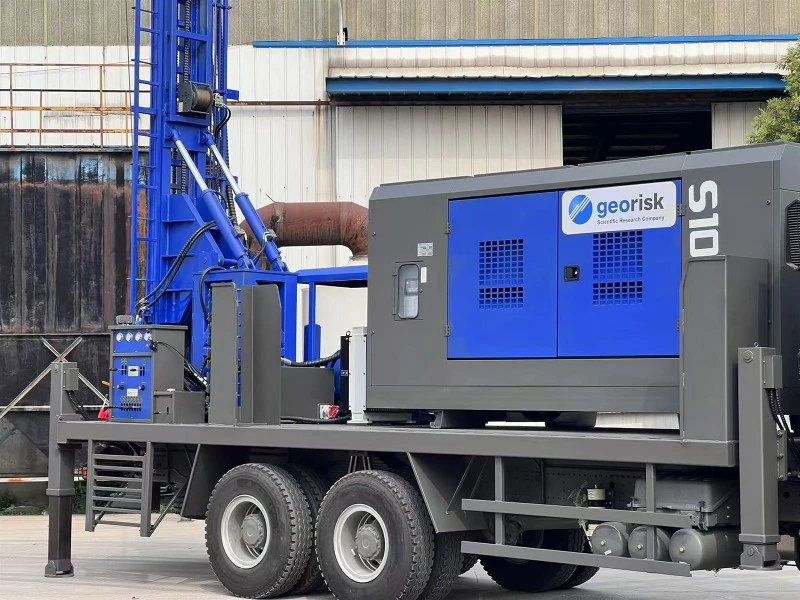

Echipament de foraj de apă montat pe camion





Parametrii tehnici	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Adâncimea forajului (m)	180	250	280	350	400	500	680	800
Diametrul forajului (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Motor echipat	Yuchai 65kW sau PTO	Yuchai 70kW sau PTO	Yuchai 75kW sau PTO	Yuchai 92kW sau PTO	DEUTZ 103kW sau priza de putere	Yuchai 118kW sau PTO	Cummins 154kW sau PTO	Cummins 194kW sau PTO
Cursa de avans (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Lungimea conductei de foraj (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Viteza de balansare (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Cuplu de balansare (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Forța de ridicare a platformei (T)	12	14	17	18	25	26	30	36







Capacitate

Diametrul găurii: 140 – 325 mm (51/2 inchi – 13 inci)

Adâncime maximă: 250 metri @ 203 mm (8 inchi) diametru

Metoda de foraj: DTH și foraj rotativ



Primul Mover

Opțiunea 1: Folosiți sistemul PTO și utilizați cutia de viteze de transmisie pentru a obține putere de la motorul camionului (290 CP/336 CP/371 CP) pentru a conduce sistemul hidraulic.

Opțiunea 2: Configurație individuală a instalației cu un motor diesel de 75 kw.



Structura platformei

Structură de oțel sudată tip I și C de rezistență, acoperită cu plăci de grătare de 5 mm



Asamblare catarg

Brațul de foraj compozit este ridicat cu cilindri dubli, crescând forța de ridicare și reducând dimensiunile de transport.

Lungimea totală a catargului: 8000 mm

Cursa capului pivotant: 6600 mm

Manevrarea tijei: 6 m

Deschidere centralizator: 14 in (355 mm)

Cilindri de ridicare a catargului: Catargul este ridicat cu cilindri hidraulici dubli



Sistem de alimentare

1 x cilindru hidraulic cu dublă acțiune cu sistem de înfășurare a cablului 1:3

Forța de tragere: 17 tone

Forța de tragere: 10 – 110 tone

Viteza de tragere: 25 m/min

Viteza de tragere in jos: 30 m/min



Ansamblu cap pivotant

Corp din oțel auto-dezvoltat cu reducție dințată cilindrică și lubrifiere în baie de ulei, acționat de motoare hidraulice duble.

Cuplu maxim: 6000 Nm

Viteza: 66 – 135 rpm control fin



Sistem hidraulic

2 x pompe de dozare pentru alimentare și rotație

1 x pompa de dozare pentru pompa de noroi

3 x pompe de dozare pentru răcitor hidraulic, funcționare auxiliară și microalimentare.

Presiune maximă a sistemului: 2900 psi (200 bar)

Răcitor de ulei hidraulic: 70 gpm

Capacitate rezervor ulei hidraulic: 600 litri



Panou de control

Panoul de control central este situat în partea din spate a unității, cu acces ușor la podeaua de foraj și este echipat cu toate instrumentele necesare, sisteme de control și întrerupătoare de urgență. Dispozitiv de blocare este prevăzut pentru a asigura siguranța panoului de comandă.



Cheie de demontare

Sunt prevăzute 4 cricuri hidraulice de nivelare pentru reglarea și nivelarea rapidă a cricurilor, echipate cu ghidaje telescopice de mare rezistență. Supapele de blocare sunt prevăzute pentru siguranță și au o capacitate portantă suficientă.



Pompă de injecție apă/spumă (opțional)

Pompa triplex de injectie apa actionata hidraulic cu accesoriile necesare, regulator de presiune, regulator de debit, supapa de retinere si filtru de aspiratie.

Debit maxim: 80 lpm

Presiune maximă: 40 kg/cm2

Schimbător cu o singură tijă: Schimbător cu o singură tijă acționat manual pentru atașarea tijei de foraj la capul pivotant

Troliu: Troliu auxiliar actionat hidraulic pentru incarcarea tijei de foraj in schimbatorul de tije cu capacitate de ridicare de 5 tone.



Aparat de sudura

Pentru sudarea carcasei este disponibil un alternator de sudare semi-fără perii acționat hidraulic

Dimensiunea recomandată a electrodului: numai 2,5 mm până la 5 mm

Curent de sudare: 300 amperi la 60% ciclu de lucru

Opțional monofazat: 6.0 kVA @ 220v, 50 Hz



Lubrificator pentru conducte de gaz

Lubrifiatorul în linie de tip Venturi cu acțiune pozitivă este disponibil pentru ungerea ciocanelor de fund.

Capacitate rezervor combustibil: 15 litri

Presiune de lucru: 350 psi



Compresor de aer recomandat

MININGWELL/ATLAS COPCO/LIUTECH

Capacitate compresor de aer:

Motor 1100CFM – 25 BAR – 309kW

Motor 900CFM – 22 BAR – 228kw



Pompă de noroi

Pompă de noroi BW 250 acţionată hidraulic

Cursa: 4″ (100 mm)

Putere motor: 15 Kw

Deplasare (maxim recomandat): 250L/min

Presiune maximă de lucru: 2.5Mpa

Accesorii suplimentare: veioză, cutie de scule, suport pentru ciocane

Manual de utilizare: Manual de utilizare, întreținere și piese de schimb



Opțiuni de camion

Camion SINO HOWO: 6*4/6*6/8*4

Camion Dongfeng: 6*4/6*6/8*4

Camion Shaanxi: 6*4/6*6/8*4







Instalația noastră de foraj montată pe camion este un produs personalizat pe care clienții îl pot personaliza în funcție de nevoile lor reale.
