一, Ce este echipamentul de găurit de suprafață de top?
Echipamentul superior de găurit de suprafață este o platformă de foraj care fixează burghiul de rocă din partea de sus a fasciculului de propulsie, transmite energie de impact prin tija de foraj și cooperează cu sistemul de rotație și propulsie pentru a finaliza operația de foraj de suprafață. Este potrivit pentru rock hard și formațiuni medii de rocă tare și este utilizat pe scară largă în:
Construcția de gaură de mină deschisă
Săpături de fundație în construcția rutieră și a căilor ferate
Foraj în fabrici și cariere de piatră
Proiecte de infrastructură la scară largă, cum ar fi stațiile de hidroenergie
2, Cum funcționează platforma de găurit de suprafață a ciocanului de top
Exercițiile de ciocan de top lucrează împreună pentru a finaliza operațiunile de foraj prin trei acțiuni principale:
Impact:Forajul de rocă hidraulică din vârf generează o forță de impact de înaltă frecvență, care este transmisă la burghie prin tija de foraj gol pentru a rupe roca.
Rotaţie:Instrumentul de foraj este condus de un motor rotativ independent pentru a se roti pentru a coopera cu impactul pentru a forma tăierea.
Propulsie:Sistemul de propulsie aplică o presiune stabilă în jos pe bitul de burghiu pentru a asigura ruperea continuă a rocilor.
În plus, platforma de foraj este echipată cu un sistem de îndepărtare a prafului, un sistem automat de schimbare a tijelor, o cabină de operare etc. pentru a obține o eficiență mai mare și o siguranță operațională.
3, componente principale de găurire de suprafață cu ciocanul superior
Ciocan de sus
Instalată la capătul frontal al fasciculului de alimentare, produce energie de impact de înaltă frecvență.
De obicei condus hidraulic, frecvența de impact poate atinge 2500-3000 ori/minut.
Fascicul de alimentare
Folosit pentru a susține și ghida mișcarea instrumentului de foraj și poate fi reglat vertical sau într -un unghi.
Sistem de tije de foraj
Folosind seriile T (cum ar fi T38, T45, T51) tije hexagonale sau rotunde din oțel rotund, conectate la burghiu de rocă.
Sistem de alimentare hidraulică
Oferă forță motrice pentru exerciții de rocă, propulsie, rotație, crawlere etc.
Sistem de îndepărtare a prafului
Eliminarea prafului uscat sau umed, reducerea poluării prafului și îmbunătățind siguranța funcționării.
Dispozitiv de călătorie
În mare parte tip de crawler, potrivit pentru un teren accidentat; Unele modele sunt rotite.
Sistem de operare
Echipamentele moderne de foraj sunt echipate cu o cabină, o interfață de control LCD și chiar suportă telecomandă wireless sau funcționare la distanță.
4, Avantaje și caracteristici ale platformei de găurit de suprafață superioară a ciocanului
Viteză rapidă de foraj
Frecvență de impact ridicat și energie concentrată, potrivită pentru roca dură.
Calitate ridicată a perforației
Diametrul stabil al forajului și devierea mică, favorabilă designului precis de explozie.
Eficiență ridicată a combustibilului
În comparație cu platformele de foraj DTH, este mai eficient în roca cu greu medie și are un consum de energie unitar mai mic.
Grad ridicat de informații
Echipamentele moderne de foraj au funcții precum poziționarea GPS, înregistrarea datelor de foraj și sistemul automat de schimbare a tijei.
Întreținere ușoară
Design modular, componentele cheie sunt ușor de înlocuit și întreținut.
5, Top Hammer vs. DTH
| proiect | Forajul cu ciocanul de sus | DTH foraj |
|---|---|---|
| Formațiuni de roci aplicabile | Mediu-greu până la hard rock | Straturi grele până la foarte dure, straturi rupte |
| Diametru de foraj | Diafragmă mică până la medie (64–127 mm) | Diafragmă medie până la mare (90–300mm) |
| Adâncime de foraj | Moderat (<40 m) | Larger (>100m) |
| Eficienţă | Înalt (cel mai bun pentru rock-ul mediu) | Mai mare (o eficiență mai bună în rock hard) |
| Consum de energie/eficiență economică | Consum redus de energie scăzut pe unitate | Consum ridicat de gaz, cost relativ ridicat |
6, concluzie
Echipamentul superior de burghiu de suprafață ocupă o poziție importantă în câmpurile globale de minerit și de inginerie a fundației, datorită impactului său de înaltă frecvență, a forajului eficient și a unui control precis. Este deosebit de potrivit pentru zonele de stâncă cu dimensiuni medii. Dacă proiectul necesită formarea rapidă a găurilor, poziția precisă a găurilor și un control strict al costurilor, burghiul de ciocan de sus este, fără îndoială, soluția preferată.
Dacă aveți nevoi specifice (tip de rocă, diametrul găurii, adâncimea, scopul), vă pot ajuta să recomandați un model adecvat și să oferiți suport pentru parametri tehnici.
Detaliu produs

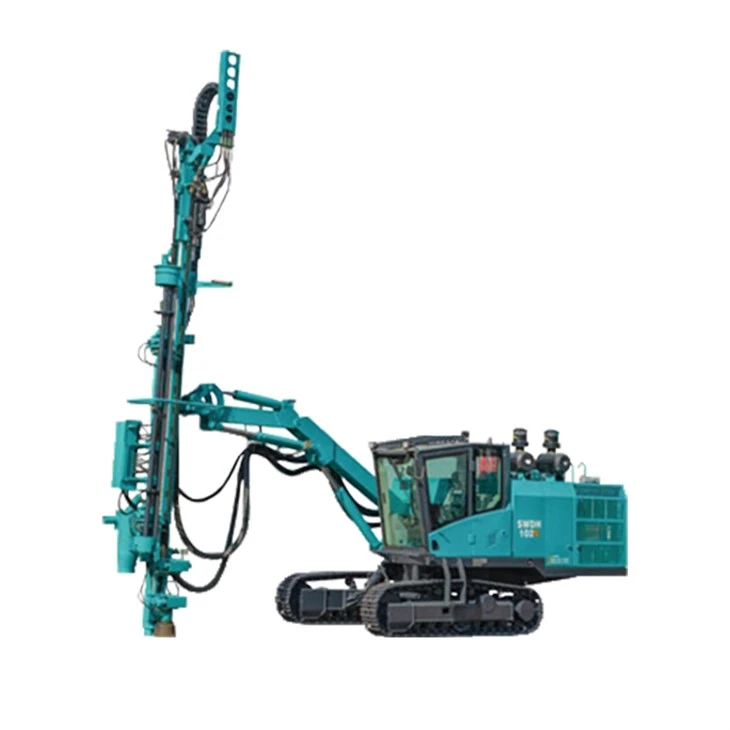

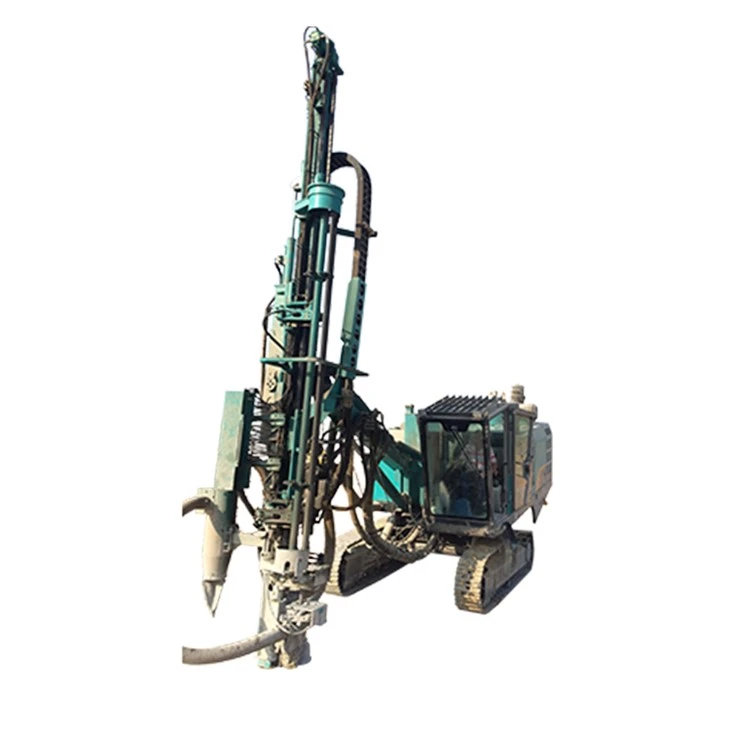

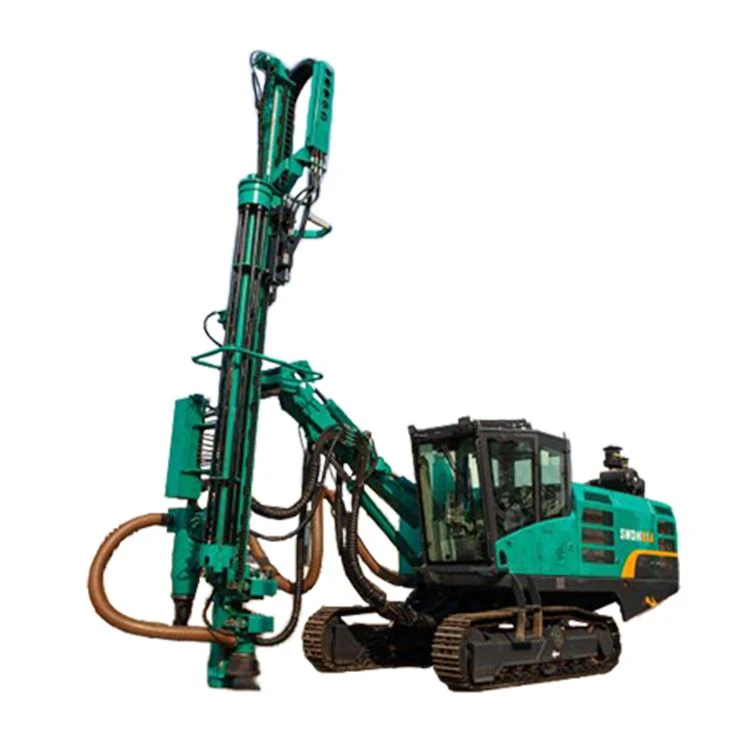

Această platformă de foraj cu ciocan de top este echipată cu un exercițiu avansat de roci hidraulice, cunoscut pentru capacitățile sale de foraj rapid, eficiența energetică, mișcarea adaptabilă, abilitățile robuste de alpinism și competența în executarea sarcinilor de foraj pe peisaje complexe.
Potrivirea puterii cu motor de compresor de foraj cu forajul rock-ului, mașina de foraj cu ciocan de top a seria SWDH este rezonabilă, ceea ce poate reduce considerabil consumul de combustibil. Caracteristicile cuprinzătoare ale platformei de foraj hidraulic sunt:
1.. Exercițiu de rocă hidraulică de mare putere, cu energie mare de impact și funcție de contraatac, reducând efectiv riscul de lipire a forajului și de economisire a instrumentelor de foraj;
2. Componentele de bază sunt mărci de renume internațional, cu o fiabilitate bună, eficiență de funcționare ridicată și consum redus de energie;
3. Rock Drill-Air-Air Compresor Engine Engine potrivire, mod economic/puternic de funcționare dublă, adaptabilitate largă a rocilor și costuri de funcționare scăzute;
4. Întreaga platformă de foraj hidraulică cu crawler are o structură compactă, mică și flexibilă, viteză de mers rapidă și capacitate puternică off-road;
5. Echipamentul hidraulic de foraj DTH adoptă un braț de foraj pliabil pentru a acoperi zona de foraj la un moment dat, care este potrivit pentru foraj controlat cu mai multe unghiuri și poziționare rapidă și rapidă de foraj.
6. Folosind șine de ghidare cu două fețe, trase la rece pentru a forma fascicule structurale de propulsie din oțel, cu o rezistență ridicată și o bună precizie de ghidare.
7. găuri de găuri cu mai multe unghiuri, verticale, înclinate și orizontale găuri de azimut pot fi găurite.
8. Sistem inteligent de control comun de fund, control precis al unghiului și adâncimii.
9. Planificarea căilor, planificarea secvenței de găuri, îndrumare grafică, poziționare rapidă.
Aplicație
Mașina de foraj cu platformă hidraulică poate fi utilizată pentru forajul cu explozie în roci în cariere, inginerie civilă, inginerie rutieră, mine cu groapă deschisă și construcții ale stației de hidroenergie.
Transport și plată
Fiecare bucată de echipamente Miningwell și platformă de foraj suferă o verificare riguroasă de securitate a sarcinii pentru a asigura siguranța încărcăturii în container.
Metodele noastre de plată: Card de credit, L/C, T/T, Western Union și susținem transportul pe aer și pe mare.
|
Parametri tehnici |
SWDH89S |
SWDH102S |
SWDH115F |
|
Parametri de lucru |
|||
|
Gama de găuri (mm) |
64-115 |
76-127 |
76-127 |
|
Modelul tijei de foraj |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Lungimea tijei de foraj (mm) |
3660 |
3660 |
3050 |
|
Adâncimea de foraj economic (MM) |
24 |
24 |
21 |
|
Rock Hydraulic Drifter |
|||
|
Puterea de impact (KW) |
14 |
18 |
20 |
|
Cuplu de rotație (nm) |
700 |
1000 |
1300 |
|
Viteza de rotație (nm) |
0-180 |
0-150 |
0-175 |
|
Motor diesel |
|||
|
Model |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Putere (kW/rpm) |
168/2200 |
168/2200 |
97/2200 |
|
Rezervor de combustibil (L) |
450 |
450 |
300 |
|
Compresor de aer |
|||
|
Presiune (bară) |
8 |
10 |
/ |
|
Fad (m3/min) |
8 |
10 |
/ |
|
Braț de foraj |
|||
|
Tip |
Braț pliabil |
Braț pliabil |
Un singur braț drept |
|
Unghiul de ridicare (grad) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Unghi de pliere (grad) |
65~165 |
65~165 |
/ |
|
Unghi de leagăn (grad) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Partea avansată |
|||
|
Lungime avansată (mm) |
7300 |
7300 |
6700 |
|
Cursă de compensare (MM) |
1200 |
1200 |
1200 |
|
Unghi înainte (grad) |
140 |
140 |
140 |
|
Unghi de flip (grad) |
-20~90 |
-20~90 |
-20~90 |
|
Max. Rata de avans (M/S) |
0.8 |
0.8 |
0.8 |
|
Max. Propulsie (KN) |
25 |
25 |
25 |
|
Abilitatea de mers |
|||
|
Max. Viteza de urcare (km/h) |
4.2 |
4.2 |
4.2 |
|
Max. Tracțiune (KN) |
100 |
100 |
80 |
|
Gradabilitate (grad) |
25 grade |
25 grade |
25 grade |
|
Unghiul de balansare a cadrului de pistă (grad) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Ștergerea la sol a șasiului (MM) |
400 |
400 |
400 |
|
Dimensiuni |
|||
|
Greutate (kg) |
15000 |
15000 |
12000 |
|
Lungime*lățime*înălțime (funcționare) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Lungime*lățime*înălțime (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
