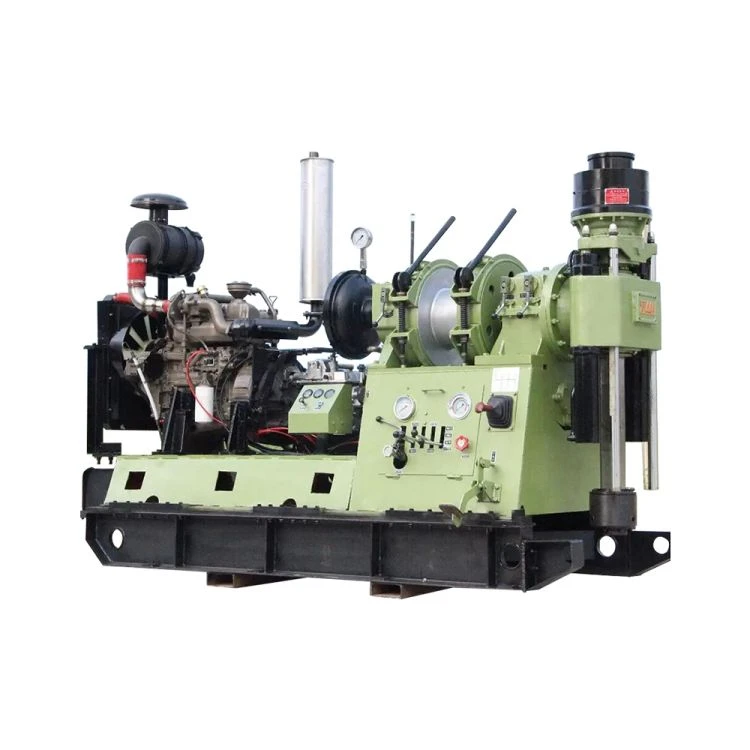

Instalație de foraj cu carotier geologic cu șenile

Instalație de foraj cu carotier geologic cu șenile

XY-44O instalație de foraj montată pe șenile este un echipament de foraj pentru carote, în principal pentru forarea cu diamant și carbură, care este utilizat în principal în geologie, metalurgie, cărbune, hidrologie, inginerie și alte industrii și poate fi, de asemenea, utilizat pentru explorare geologică. , minerit de petrol și gaze de mică adâncime, ventilație tunel de mine, drenaj, foraj de puțuri hidrologice și construcție inginerească de piloți cu diametru mare.

Trimite anchetă

Descarca

Descriere

Specificații

Parametrii tehnici		Specificația țevii de foraj (mm)	Adâncimea de foraj (m)
Teava de foraj domestic	Tip de îngroșare în interior	42	1400
		50	1000
		60	830
	Miezul de frânghie	55.5	1250
		71	1000
		89	800
Țeava de foraj DCDMA		Teava de foraj BQ	1300
		Țeava de foraj NQ	1000
		Țeava de foraj HQ	750
		Teava de foraj PQ	420
	Tip de îngroșare exterior	60	800
		73	500
		89	300
Unghi de foraj		0 grad -360 grad
Motor	Model	Putere	Viteză
Motor	Y225S-4	37 kW	1480r/min
Motor diesel	CA4110	81 kW	2800r/min
Girator
Tip: mașină de alimentare hidraulică cu dublu cilindru tip rotativ
Diametrul verticală		φ93mm
ax prin gaura
Viteza axului vertical
Rotire înainte (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Viteza inversă (r/min)		63/198
Max. cuplul arborelui vertical		8000N·m
Cursă verticală		600 mm
Max. gravitația axei verticale		125KN
Max. presiunea arborelui vertical		90KN
Ridicare
Tip: transmisie planetară, frână cu mâner
Diametrul cablului de sârmă		φ18,5 mm
Capacitatea cablului tamburului		95 m (înfășurat șapte straturi)
Max. forța de ridicare a unei singure frânghii		45KN
Viteza de ridicare a cablului de sârmă
Viteza liniară a tamburului (m/s)		0.7-2.68m/s (douăsprezece clase)
Ambreiajul
Tip: ambreiaj cu frecare cu un singur disc uscat special pentru automobile
(potrivit cu cutia de viteze 6T46)
Sistemul hidraulic
Presiunea sistemului
Presiunea nominală		20Mpa
Cea mai mare presiune		25Mpa
Capacitate		20 ml/r
Secțiunea de rack
Tip: tip skid (cu bază glisantă)
Lovitură de spate a instalației		460 mm
Distanța orificiilor		260 mm
Dimensiune (LWH)		355022003100mm
Greutatea platformei (cu motor de putere)		6300 kg

Detaliu produs

Nume de marcă: miningwell
Cantitate minima de comanda: 1 set
Detalii de ambalare: ambalaj standard de export
Timp de livrare: 15-20 zile
Condiții de plată: L/C, T/T, Western Union

XY-44Caracteristicile principale ale forării carotelor de rocă cu șenile

1. Cu mai multe trepte de viteză de rotație (12 înainte și 2 înapoi) și un interval rezonabil de viteză de rotație, cuplu la viteză redusă (până la 8000 N.m), nu este potrivit numai pentru forarea carotelor din aliaje și diamante, ci și pentru explorarea geologică de inginerie , forarea sondelor hidrologice și construcția piloților de fundație.

2. Diametrul orificiului prin arbore vertical (93 mm), alimentare hidraulică cu cilindru dublu, cursă lungă (până la 600 mm), adaptabilitate puternică la proces, potrivită în special pentru forarea cu carote de frânghie de țeavă de foraj cu diametru mare (coring superior), care este propice pentru îmbunătățirea eficienței forajului.

3. Adoptarea transmisiei Tsinghua Wanliyang 6T46, potrivită pe scară largă cu Foton, JAC, Kaima, Wuzheng și alte modele de camioane. Tehnologie matură, calitate stabilă, capacitate puternică de suprasarcină, stații de service post-vânzare și accesorii în toată țara.

4. Mandrina hidraulică este strângere cu arc cu disc, eliberare a cilindrului hidraulic, mandrina hidraulică cu centrare automată cu trei cavități.

5. Configurația hidraulică încorporează o pompă de ulei de transmisie pentru alimentarea cu ulei, asigurând o instalare simplă, ușurință în utilizare, consum minim de energie, temperatură scăzută a uleiului și funcționare constantă. Acest aparat este echipat cu o pompă de ulei acţionată manual; în cazul în care motorul se defectează, pompa manuală rămâne utilizabilă pentru extragerea instrumentelor de foraj în cavitate.

6.Acest motor poate fi echipat fie cu motorul cu aspirație naturală FAW TIANCHAI 4110 (81 kW), fie cu varianta turbo Guangxi Yuchai 4110 (105 kW).

7. Instalația de foraj montată pe șenile are centru de greutate scăzut, distanță mare de schimbare (460 mm), fixare fermă și foraj stabil de mare viteză.

8. Echipat cu metru anti-vibrații, care este bun pentru controlul diametrului găurii. Mai puțin mâner de încărcare și descărcare, transport flexibil.

9. Adoptă șasiu cu șenile, iar cursa cilindrului stabilizatorului de 1,5 m poate fi încărcată automat, ceea ce este convenabil pentru mutare și transport.

Aplicația principală

Folosite în principal în domenii precum geologie, metalurgie, cărbune, hidrologie și inginerie, aceste instalații de foraj de bază sunt, de asemenea, potrivite pentru inginerie geologică, explorarea petrolului și gazelor de mică adâncime, ventilarea tunelurilor miniere, sistemele de drenaj, forarea puțurilor hidrologice și construirea de piloți mari de fundație.

Livrare și plată

Fiecare piesă de echipament Miningwell și instalație de foraj este supusă unei verificări riguroase de securitate a încărcăturii pentru a asigura siguranța încărcăturii din container.

Metodele noastre de plată: card de credit, L/C, T/T, Western Union și acceptăm transportul aerian și pe mare.
