I. Configurarea unității completă și originea
Componente tehnologice de bază
Element cu șurub de compresor (compresie cu o singură etapă)
Componente importate
Sistem de control
Cuplare
Supapă de încărcare/descărcare a aportului, supapă de reglare, supapă solenoidă
Filtru de aport de aer, filtru de ulei, separator de aer-aer
Furtunuri flexibile la temperatură ridicată
Toate componentele de mai sus, inclusiv sistemul de control și alte părți, sunt produse de Atlas Copco AirPower în Belgia sau OEM fabricat în Europa.
Componente interne
Șasiu de remorci și sistem de axe, special conceput pentru condițiile de drum chinezesc
Motor diesel: motorul Dongfeng Cummins China Etapa IV
Incintă, bumbac izolat fonic și defecțiuni
Rezervor de depozitare a aerului și supapă de siguranță
Ventilator de răcire și unitate de radiator
Furtunuri flexibile cu temperatură ambientală și conducte de combustibil
Diverse articulații și piese de turnare
Filtru diesel
Cutie de viteze
Supapă de presiune minimă
Senzori și cablare aferentă
Printre acestea, motorul diesel este fabricat de Dongfeng Cummins Engine Co., Ltd., în timp ce alte componente sunt produse OEM de furnizorii Atlas Copco din Wuxi.
Ii. Afișaj principal de control
COMERTUL PRESIUNEI DE LUCRU COMPRESSOR
Buton de încărcare a compresorului
Contor de operare cumulativ de operare
Luminile indicatorului de alarmă și defect
Butonul de pornire/oprire și modul de control
Rezervor de combustibil și DEF (uree) Afișare la nivel de rezervor
INDICATOR DE NIVELUL ULEILOR ELEMENTULUI
Indicator de blocare a filtrului de aport de aer
Iii. Principalele dispozitive și funcții de protecție
Protecție automată pentru închidere:
Temperatura de ieșire a compresorului lumină de alarmă ridicată
Presiune a uleiului de motor lumină scăzută de alarmă
Temperatura lichidului de răcire a motorului Lumină de alarmă ridicată
Lumini de alarmă la nivel de combustibil scăzut și definitiv de la nivelul rezervorului
Opriți-vă de autocontrol și de regenerare după tratare
Sistem de ritm standard pentru optimizarea economiilor de energie
Iv. Documente și articole însoțitoare
Manual de operare și întreținere a produsului
Catalog de piese de schimb
Vasul de presiune și certificatele supapei de siguranță
50- kit de întreținere a orei

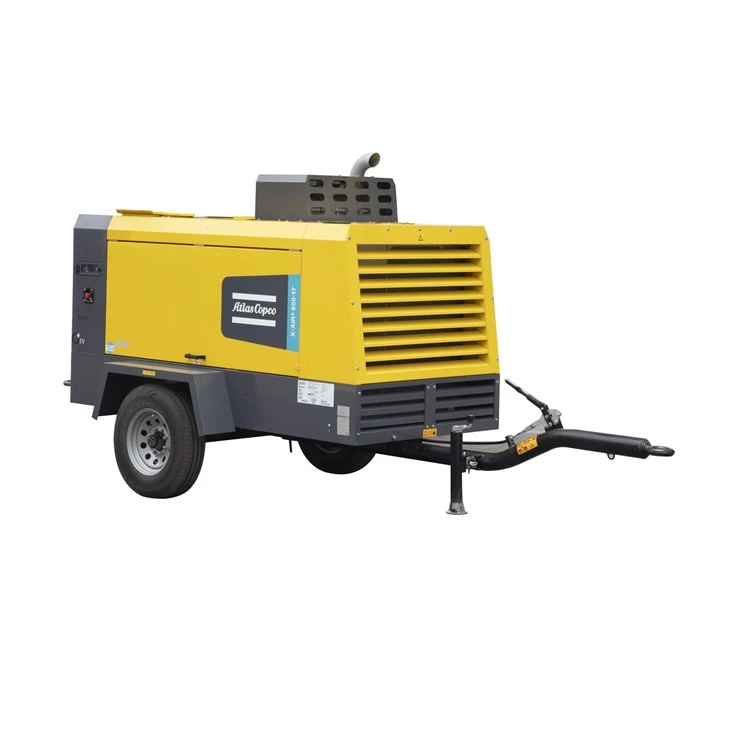

X-air 600-17 detaliu
1.. Parametri tehnici principali
Forma compresorului de aer: compresie cu șuruburi primare, răcire cu aer, acționare motor diesel, funcționare mobilă pe câmp
|
Parametrul tehnic
|
|
X-air + 600-17
|
|
Volumul de gaz nominal Fad
|
Contor cubic/minut m ³/min
|
17.2-14.3
|
|
Presiunea de lucru
|
Kilogram Bar
|
5-17
|
|
Viteza maximă a motorului (sarcină completă)
|
RPM (revoluții pe minut)
|
2200-1900
|
|
Înșurubați volumul uleiului lubrifiant
|
Ridicați l
|
42 (cantitate de înlocuire pe ciclu de întreținere)
|
|
Volumul rezervorului de depozitare a gazelor (rezervor de separare a petrolului și gazelor)
|
Ridicați l
|
76
|
|
Capacitatea rezervorului de combustibil/a ureei
|
Ridicați l
|
175/-
|
|
Conținut de ulei la ieșirea de aer comprimat
|
Ppm
|
<5
|
|
Temperatura de ieșire a aerului comprimată (pe baza condițiilor de referință nominale)
|
Celsius 0 c
|
100
|
|
Condiții de operare de referință nominale
|
|
|
|
Presiunea de admisie absolută
|
Kilogram Bar
|
1
|
|
Umiditatea relativă a aerului
|
%
|
0
|
|
Temperatura aerului de intrare
|
Celsius 0 c
|
20
|
|
Condiții de muncă extreme
|
|
|
|
Presiunea minimă eficientă de lucru a rezervorului de depozitare a gazelor
|
Kilogram Bar
|
4
|
|
Presiunea maximă efectivă de lucru a rezervorului de depozitare a gazelor (descărcare)
|
Kilogram Bar
|
18
|
|
Temperatura ambiantă maximă
|
Celsius 0 c
|
50
|
|
Temperatura de pornire minimă
|
Celsius 0 c
|
-10/-25 (start opțional la rece)
|
|
Cea mai mare altitudine
|
Mi m
|
3000
|
2. Motor diesel
| producător | Cummins | |
| model | B5.9CS4 standard GIV | |
| Putere de ieșire la viteză nominală | Kilowatt KW | 154 |
| Factor de încărcare | % | - |
| lichid de răcire | Lichid de răcire | |
| Cilindri | Inline 6- motor cilindru | |
| Volumul sistemului de ulei lubrifiant | Ridicați l | 16,5 (cantitate de înlocuire pe ciclu de întreținere) |
| Capacitatea sistemului de răcire | Ridicați l | 28 |
3. Dimensiuni generale și greutate
| Lungime întreagă a mașinii * Lățime * Înălțime - Tip de remorcă (inclusiv MOP) | Milimetru mm | 4700*1940*2400 |
| Lungime întreagă a mașinii * lățime * înălțime - tip de cutie | Milimetru mm | 2960*1400*2110 |
| Remorcă/cutie cu greutate întreagă pentru mașină (greutate umedă) | Kilogram (kg) | 2300/2200 |
| Dimensiunea supapei de evacuare | Inch înăuntru | 1*G2,1*G3/4 |
