Forajul orizontal, o tehnică utilizată pe scară largă în diverse industrii, cum ar fi extracția petrolului și gazelor, dezvoltarea energiei geotermale și inginerie civilă, necesită un set cuprinzător de accesorii de foraj pentru a asigura eficiența, siguranța și precizia. În calitate de furnizor principal de accesorii de foraj, sunt bine versat în gama variată de instrumente și echipamente care sunt esențiale pentru operațiunile de foraj orizontal.
Burghie
Unul dintre cele mai importante accesorii de găurire pentru găurirea orizontală este burghiul. Diferite tipuri de burghie sunt proiectate pentru a se potrivi diferitelor formațiuni geologice și cerințe de foraj. Burghiile compacte cu diamant policristalin (PDC) sunt populare în găurirea orizontală datorită durabilității ridicate și eficienței de tăiere. Aceste biți sunt capabile să reziste la temperaturi și presiuni ridicate, făcându-le ideale pentru puțuri orizontale cu distanțe lungi. Au o acțiune de tăiere lină, care reduce riscul de apariție a bilei și îmbunătățește rata de penetrare.
Un alt tip este burghiul cu role cu con. Biți de con de role constau din trei conuri cu dinți care zdrobesc și forfecă roca pe măsură ce bitul se rotește. Sunt potrivite pentru formațiuni mai moi și pot fi personalizate cu diferite configurații ale dinților pentru a optimiza performanța. Pentru găurirea orizontală în formațiuni de rocă tare, se folosesc adesea biți triconi cu inserții din carbură de tungsten. Aceste inserții oferă rezistență sporită la uzură și își pot menține capacitatea de tăiere pe o perioadă mai lungă.
Țevi de foraj
Țevile de foraj sunt coloana vertebrală a sistemului de foraj, conectând echipamentul de suprafață la burghiul. În găurirea orizontală, țevile de foraj trebuie să reziste la solicitări semnificative de încovoiere și torsiune. Țevile de foraj din oțel de înaltă rezistență sunt utilizate în mod obișnuit pentru a asigura integritatea garniturii de foraj. Aceste țevi sunt proiectate cu dimensiuni precise și filete de înaltă calitate pentru a preveni scurgerile și pentru a asigura o conexiune sigură.
Unele țevi de foraj sunt, de asemenea, echipate cu caracteristici speciale, cum ar fi acoperiri interne pentru a reduce frecarea și coroziunea. Acest lucru nu numai că prelungește durata de viață a țevilor de foraj, dar îmbunătățește și eficiența generală a operațiunii de foraj. În plus, țevile de foraj pot fi echipate cu instrumente de măsurare - în timp ce - foraj (MWD) și de înregistrare - în timp ce - foraj (LWD), care oferă date în timp real despre condițiile sondei, cum ar fi temperatura, presiunea și proprietățile formațiunii.
Motoare de fund
Motoarele de foraj joacă un rol vital în forajul orizontal, oferind puterea necesară pentru a roti burghiul. Motoarele cu deplasare pozitivă (PDM) sunt utilizate pe scară largă în operațiunile de foraj orizontal. Aceste motoare transformă energia hidraulică a fluidului de foraj în energie mecanică, care este apoi folosită pentru a roti burghiul. PDM-urile oferă un cuplu ridicat la viteze de rotație mici, făcându-le potrivite pentru găurirea direcțională.
Motoarele cu turbine sunt o altă opțiune pentru găurirea orizontală. Motoarele cu turbine folosesc fluxul de fluid de foraj pentru a antrena o serie de turbine, care la rândul lor rotesc burghiul. Ele pot funcționa la viteze mari de rotație și sunt adesea utilizate în aplicații în care este necesară o rată mare de penetrare. Motoarele de foraj sunt de obicei combinate cu sub-uri îndoite sau carcase îndoite reglabile pentru a controla direcția burghiului în timpul forării orizontale.
Sisteme de măsurare și ghidare
Măsurarea și ghidarea precisă sunt esențiale pentru găurirea orizontală de succes. Sistemele de măsurare - în timpul forării (MWD) și de înregistrare - în timp ce - foraj (LWD) sunt utilizate pentru a colecta date în timp real despre traiectoria sondei, proprietățile formațiunii și parametrii de foraj. Sistemele MWD folosesc senzori pentru a măsura înclinarea, azimutul și unghiul feței sculei burghiului, permițând găuritorului să facă ajustări precise la direcția de găurire.
Sistemele LWD, pe de altă parte, oferă informații despre formațiunile geologice forate, cum ar fi porozitatea, permeabilitatea și rezistivitatea. Aceste date îl ajută pe forator să optimizeze procesul de foraj și să vizeze rezervoare specifice de hidrocarburi. Pe lângă sistemele MWD și LWD, instrumentele de cercetare giroscopică sunt, de asemenea, utilizate pentru măsurarea de înaltă precizie a traiectoriei sondei. Aceste instrumente sunt deosebit de utile în puțurile foarte deviate și orizontale, unde instrumentele tradiționale de cercetare magnetică pot fi afectate de interferențe magnetice.
Stabilizatori de foraj
Stabilizatorii de foraj sunt utilizați pentru a menține stabilitatea sondei în timpul forării orizontale. Aceste accesorii sunt de obicei amplasate la intervale de-a lungul garniturii de foraj pentru a preveni contactul acestuia cu peretele sondei, ceea ce poate cauza frecare, uzură și potențială instabilitate a sondei. Stabilizatorii de foraj vin în diferite modele, inclusiv stabilizatori de tip lamă și stabilizatori de tip role.
Stabilizatorii de tip lamă au lame elicoidale sau drepte care oferă suport garniturii de foraj și ajută la menținerea acestuia centrat în sondă. Pe de altă parte, stabilizatoarele de tip role folosesc role pentru a reduce frecarea dintre garnitura de foraj și peretele sondei. Acest lucru nu numai că îmbunătățește eficiența forajului, ci și reduce riscul de incidente în țevi blocate.
Detectoare de apă subterană

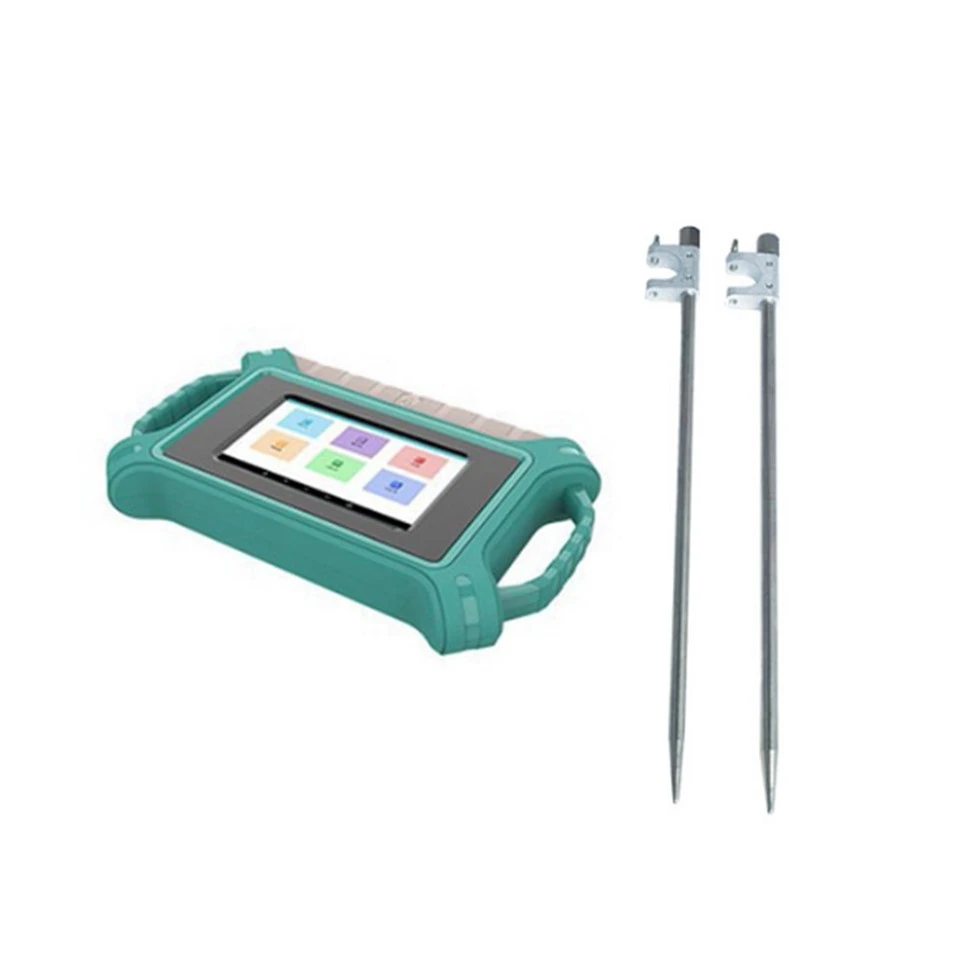

În unele proiecte de foraj orizontal, în special cele legate de forarea puțurilor de apă sau monitorizarea mediului, detectoarele de apă subterană sunt accesorii esențiale. Compania noastră oferă o gamă de detectoare de apă subterană de înaltă calitate, inclusivDetector de apă subterană cu imagini în timp real cu un singur canal, celDetector de apă subterană adâncă, șiDetector de apă subterană.
Acești detectoare folosesc tehnologii avansate, cum ar fi inducția electromagnetică și măsurarea rezistivității, pentru a localiza cu precizie sursele de apă subterană. Acestea pot oferi imagini în timp real ale distribuției apei subterane, permițând foratorului să optimizeze amplasarea sondei și să crească șansele de extracție cu succes a apei.
Pompe de noroi și aditivi pentru noroi
Pompele de noroi sunt responsabile pentru circulația fluidului de foraj (noroi) prin garnitura de foraj și înapoi la suprafață. În forajul orizontal, pompele de noroi trebuie să genereze o presiune suficientă pentru a depăși rezistența la frecare în puțul de foraj de lungă durată. Pompele de noroi de înaltă presiune cu debite mari sunt utilizate în mod obișnuit pentru a asigura circulația corespunzătoare a fluidului de foraj.
Aditivii de noroi sunt, de asemenea, o parte importantă a procesului de foraj. Acești aditivi sunt utilizați pentru a controla proprietățile fluidului de foraj, cum ar fi vâscozitatea, densitatea și filtrarea. De exemplu, bentonita este adesea adăugată la fluidul de foraj pentru a-i crește vâscozitatea și a îmbunătăți capacitatea de transport. Alți aditivi, cum ar fi polimerii și agenții tensioactivi, pot fi utilizați pentru a reduce frecarea, a preveni coroziunea și a îmbunătăți stabilitatea sondei.
Concluzie
În concluzie, forarea orizontală necesită o gamă largă de accesorii de foraj pentru a asigura succesul operațiunii. De la burghie și țevi de foraj la sisteme de măsurare și ghidare, fiecare accesoriu joacă un rol crucial în eficiența, siguranța și precizia procesului de foraj. În calitate de furnizor de încredere de accesorii de foraj, ne angajăm să oferim produse de înaltă calitate și servicii excelente pentru clienți.
Dacă sunteți implicat în proiecte de foraj orizontal și căutați accesorii de foraj de încredere, vă invităm să ne contactați pentru mai multe informații și pentru a discuta cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în selectarea celor mai potrivite accesorii pentru proiectul dumneavoastră și să vă ofere suport tehnic pe tot parcursul procesului de foraj.
Referințe
- Smith, JD (2018). Manual de inginerie foraj. Gulf Professional Publishing.
- Bourgoyne, AT, Chenevert, ME, Millheim, KK și Young, FS (1986). Inginerie aplicată de foraj. Societatea Inginerilor Petrolieri.
- Redden, JA (2000). Manual de foraj direct. Cărți PennWell.
